室內裝修工程實務
輕隔間工程-教學課程設計
授課老師：陳存舜 Eros Chen
壹、    課堂講述
一、    課程前言

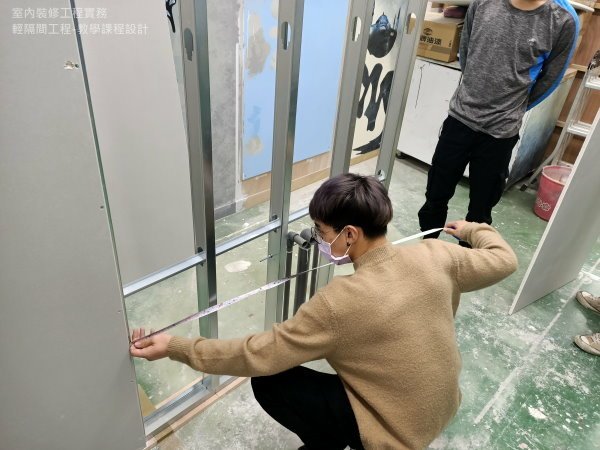

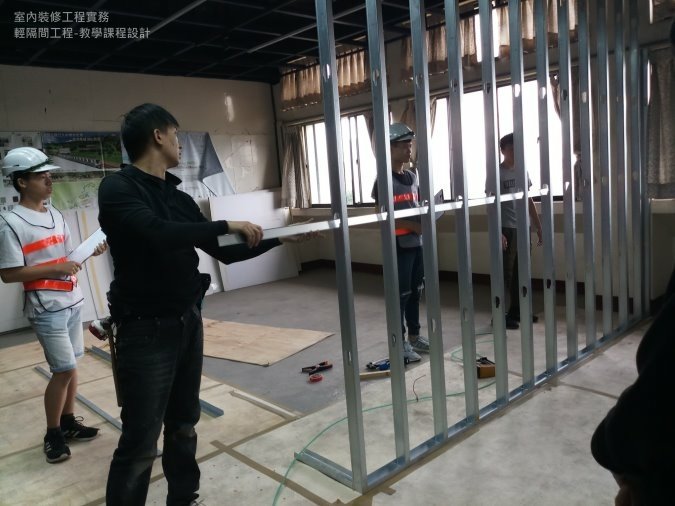

( 照片說明：我們來學習組裝輕隔間吧!! )

1．問題討論與思考：
隔間材料這麼多種，紅磚、白磚(水泥)、石膏磚…身為設計師，為什麼要選用輕隔間施工
和其他材料綜合比較起來，有什麼優缺點呢? (可延伸為作業或報告)
2．參考看法：
輕隔間可是目前建築物內部隔間的主流呢，材料穩定、重量輕、防火、作業速度快、施工難度低，而且業界非常缺工班和作業師傅，學會絕對保障就業啦。
而針對不同的學習背景和需求，需要的知識內容也不盡相同，然而要身為專業技術人員，最好就是全部學起來，我將輕隔間相關知識做個分類如下圖：

課程主要規劃為課堂講述和現場實作兩部份，早上大家精神好就先聆聽思考和討論；下午昏昏欲睡的時候，就來動手實際作業。

二、    材料與五金
首先應該要來認識材料吧，但是…這些材料長得都差不多，要怎麼樣分類比較好呢?
1．問題討論與思考：
如果你是負責進退補料的工務人員，輕隔間這麼多材料五金，要如何系統化區分呢?
用材質區分？ 依安裝位置區分？還是依照用途來分比較好呢?
那就讓我們來進入輕鋼架小百科吧~


將材料與五金依「用途」做為分類，分成：(1)結構材料、(2)固定材料、(3)填充材料、(4)表面構材、(5)吊掛五金


( 照片說明：課堂上播放投影片觀看，並將各種材料樣本和目錄傳遞給同學觸摸研究，分別說明種類與用途 )

三、    作業工具
知道這些材料的名稱、誰是誰之後，那我們來準備作業的工具吧
1．問題討論與思考：
(1)如果你是作業師傅，要準備帶些什麼工具去現場呢?
(2)如果將材料處理分成四個階段：A.裁切異形組合、B.安裝固定結構、C.表面處理、D.介面及收邊處理，要將金屬的鍍鋅薄板做的骨料裁切用什麼樣的工具比較合適呢?
(3)裁切表面的石膏板和矽酸鈣板時又用什麼樣的工具最恰當呢?

2．關卡測驗：(工程管理乙級檢定相關問答題目)
(1)請舉例說明12種輕隔間相關材料?
(2)請說明5種輕隔間用的工具及用途為何?

四、    施工流程
準備好工具整理好材料，讓我們開始來做作業吧
1．輕隔間的組裝作業流程是如何進行呢
(1)先用照片和文字作逐一步驟解說
(2)播放環球水泥的「輕隔間牆作業流程」作為參考

( 照片說明：將作業流程影像化條例說明並量化敘述 )

2．關卡測驗：(工程管理乙級檢定相關問答題目)
(1)請以文字條列說明輕隔間的作業流程?
(2)假設你是工務，請利用螢幕上照片為業主解說輕隔間的作業流程。

五、    細部大樣
1．問題討論與思考：
(1)圖說是溝通的基礎，而尺寸和結構是施工圖說的核心，牆體厚度，隔音係數，轉折，或與結構體結合的這些地方，我們是不是應該要畫個圖說來說清楚呢?
(2)作為設計、施作、監工 三方面共識的基礎，圖面上應該要有哪些內容呢?
2．繪圖實作：
手繪在牆面上溝通說明(在工地說明)、CAD出施工圖說(廠商讀圖)、3D模型 (對業主解說)，讓同學練習三種不同程度的說明方式與溝通技巧。
(1)繪製「隔間末端」、「RC牆收頭」、「Ｌ型轉角」(參考環球施工規範)
(2)繪製 工程管理乙級相關輕隔間施工大樣 099術科、101術科、106術科
(3)現場以1：1模型實品測量繪製施工大樣圖或建立3D模型(進階)

( 照片說明：手繪施工大樣練習線性粗細輕重也是很不錯的方式/學生繪製 )

六、    作業介面
1．問題討論與思考：
(1)所謂的介面，大致上指的是異材質、不同用途、五金設備的相接處，輕隔間牆在作業時，有哪些相關的介面要處理呢?
(2)對監工管理而言，不同工種的介面作業，對工班與現場作業的影響是什麼?

( 照片說明：輕隔間遇上給排水管有哪些地方要特別處理呢? )

( 照片說明：輕隔間要掛冷氣時，又要留意什麼? )

( 照片說明：光是固定出線盒(摸哭斯)就有好幾種方式，差別在哪? )

2．輕隔間的介面處理
如果將輕隔間的介面大致分成兩大類，分別是：
(1)吊掛固定補強：牆壁上要掛什麼? A/C、TV、扶手、掛畫…等
(2)設備安裝崁入：開關插座、控制面板…等
課堂上用現場拍攝的照片做案例輔導說明與討論

七、    監工管理
1．問題討論與思考
(1)假如我們今天是業主或發包工程的人，我們怎麼樣確定彼此對於施作品質和想法是一致的呢，如何訂定一個施工的標準及相關細節為何?
(2) 現場在如火如荼地趕工作業了，當你是一位監工管理人員來到了現場，請問要做什麼事情? 要注意哪些地方?
為同學回答問題作歸納整理和分析：工程進度、施作品質、工地安全、成本控管四個面向。

( 照片說明：現場作業時該注意什麼呢? )

( 照片說明：飲食垃圾當天就應該要帶走，為什麼? )

2．施工標準與規範
(1)問題討論與思考：作為簽約時的說明資料、驗收時的標準依據，一份施工規範中應該包含哪些項目章節? 我們要如何訂定出標準與細節?
(2)現有相關施工規範導讀：
A.行政院公共工程委員會-公共工程施工綱要規範-相關條例
B.環球水泥股份有限公司-石膏板分間牆等相關施工規範

3．材料用量與計算
將接下來的輕隔間實作內容先繪製在施工圖說中，帶領學生練習選擇材料種類與計算用量

課堂講述部份結束
 
貳、    現場實作

一、    相關職業安全衛生觀念
1．問題與討論：現場進行施工作業時對於自身的作業安全，我們該遵守些什麼呢?
2．職業安全衛生法規導讀：材料堆疊、材料切割、工具操作、個人身防護具
3．新聞事件相關案例分析與討論
4．抽同學上台示範個人防護具穿戴

(照片說明：用遊戲方式抽同學上台穿戴示範，增加互動效果 )

二、    工具操作實習
1．各項工具操作方法與用途說明，示範及實際操作
機器控制方式、手勢力度、耗材更換
2．危害防止避免措施說明
      危險動作與行為說明、作業環境安全說明提醒

( 照片說明：看起來可怕的砂輪機，實際上比「浮爛打」手持砂輪機安全多了... )

三、    施工作業實習與流程
1．現場放樣核對( 課程實作 )

2．骨架釘立實作，單面封板( 課程實作 )

3．施工作業界面檢討與處理( 課程實作 )

4．圖面尺寸核對，界面核對( 課程實作 )

5．隔音棉填充（老師也不是很想示範 ==”）


6．表面封板作業( 課程實作 )

進階課程：圓形弧型 造型作品案例分析、弧型打版骨架彎曲試作(預定視時間分配)

( 設計對白：嘿嘿嘿，沒那麼難嘛~ )

參、    課程參考文獻與附錄：

一、  課程概述：
課程設計與規劃：(1)從設計、施工、監工三個面向探討輕隔間工程的作業內容
                                (2)以現場施工實務操作對照書本文獻規範結合而成
                                (3)希望培養學員具有思考判斷、論述表達、實際操作三種能力
授課對象：技職相關科系二年級以上、一般民眾
課程時數：40~60小時
課程目標：(1)培養學員具有獨立施工作業能力
                    (2)增養學員對輕隔間工程具有全方位認識
                    (3)培養相關從業人員
授課方式：簡報講述、繪圖、討論、實作
評量方式：作業、圖說、論述表現、實作成品、紙筆測驗
課程教具：輕隔間牆材料(略)
開課單位：勞動部勞動力發展署  桃竹苗分署

二、 課程教材參考文獻：
      1.公共工程施工綱要規範-09250v40石膏板    陳邁    行政院公共工程委員會
      2.公共工程施工綱要規範-09260v10石膏板組裝    陳邁    行政院公共工程委員會
      3.公共工程施工綱要規範-09510v40吸音天花板    陳邁    行政院公共工程委員會
      4.公共工程施工綱要規範-09511v30礦纖吸音天花板    陳邁    行政院公共工程委員會
      5.公共工程施工綱要規範-09516v10玻纖天花板    陳邁    行政院公共工程委員會
      6.公共工程施工綱要規範-09546v40防火礦纖天花板    陳邁    行政院公共工程委員會
      7.公共工程施工綱要規範-09547v20金屬障板天花板    陳邁    行政院公共工程委員會
      8.公共工程施工綱要規範-09548v50鋁板條天花板    陳邁    行政院公共工程委員會
      9.公共工程施工綱要規範-09549v30鋁板天花板    陳邁    行政院公共工程委員會
    10.公共工程施工綱要規範-09561v20石膏板天花板    陳邁    行政院公共工程委員會
    11.公共工程施工綱要規範-09581v30輕型鋼架天花板    陳邁    行政院公共工程委員會
    12.公共工程施工綱要規範-09582v30懸吊鋁格柵天花板    陳邁    行政院公共工程委員會
    13.建築工程實務專輯(精裝附光碟)    謝定亞     詹氏書局     2010年11月
    14.CSI見築現場第二冊：營建工程施工     王玨     詹氏書局     2017年6月
    15.CSI見築現場第一冊：建築識圖應用結構施工圖、建築施工圖、大樣圖於施工現場之實務應用  詹氏    王玨     詹氏書局    2017年4月
    16.一讀就通室內裝修工程管理乙級技術士金榜必勝寶典     凃明哲等作    金果室內裝修     2017年5月
    17.乙級建築物室內裝修工程管理術科研讀攻略(二)基本工法篇    晨興    台科大圖書股份有限公司    2014年1月
    18.室內裝修工程實務(乙級學術科)    徐炳欽    全華圖書出版社    2015年09月
    19.室內裝修材料施工作業實務：附模擬試題及裝修法令問題    林明成     詹氏書局    2008年3月
    20.建築物裝修隔間工程看照片輕鬆學    謝俊誼    詹氏書局    2016年1月
    21.新版施工說明書：施工規範標準及依據    王玨    詹氏書局    2011年11月
    22.施工規範：明架、暗架、石膏板分間牆、管道間等單元施工法：石膏板分間牆管道間牆施工法    環球水泥股份有限公司
    23.石膏板分間牆管道間牆施工法    環球水泥股份有限公司
    24.明架天花板施工規範    環球水泥股份有限公司
    25.暗架天花板施工規範    環球水泥股份有限公司
    26.環球石膏板分間牆施工規範    環球水泥股份有限公司
    27.環球石膏板管道間牆施工規範    環球水泥股份有限公司
    28.暗架天花板施工詳圖    環球水泥股份有限公司
    29.明架天花板施工詳圖    環球水泥股份有限公司
    30.雙面單層系統施工詳圖    環球水泥股份有限公司
    31.雙面雙層系統施工詳圖    環球水泥股份有限公司
    32.一般天花板輕鋼架系統    青鋼應用材料股份有限公司
    33.一般乾牆隔間系統    青鋼應用材料股份有限公司
    34.輕鋼架系統-暗架系統    青鋼應用材料股份有限公司
    35.金屬天花板    青鋼應用材料股份有限公司
    36.環球石膏板介紹動畫    環球水泥股份有限公司
    37.石膏板施工流程    環球水泥股份有限公司
    38.舊屋翻修全紀錄●輕隔間的施工介紹    呼叫師傅
